大台面光伏测试旋转平台！高精度角度调节适配光伏效率

2026-07-30

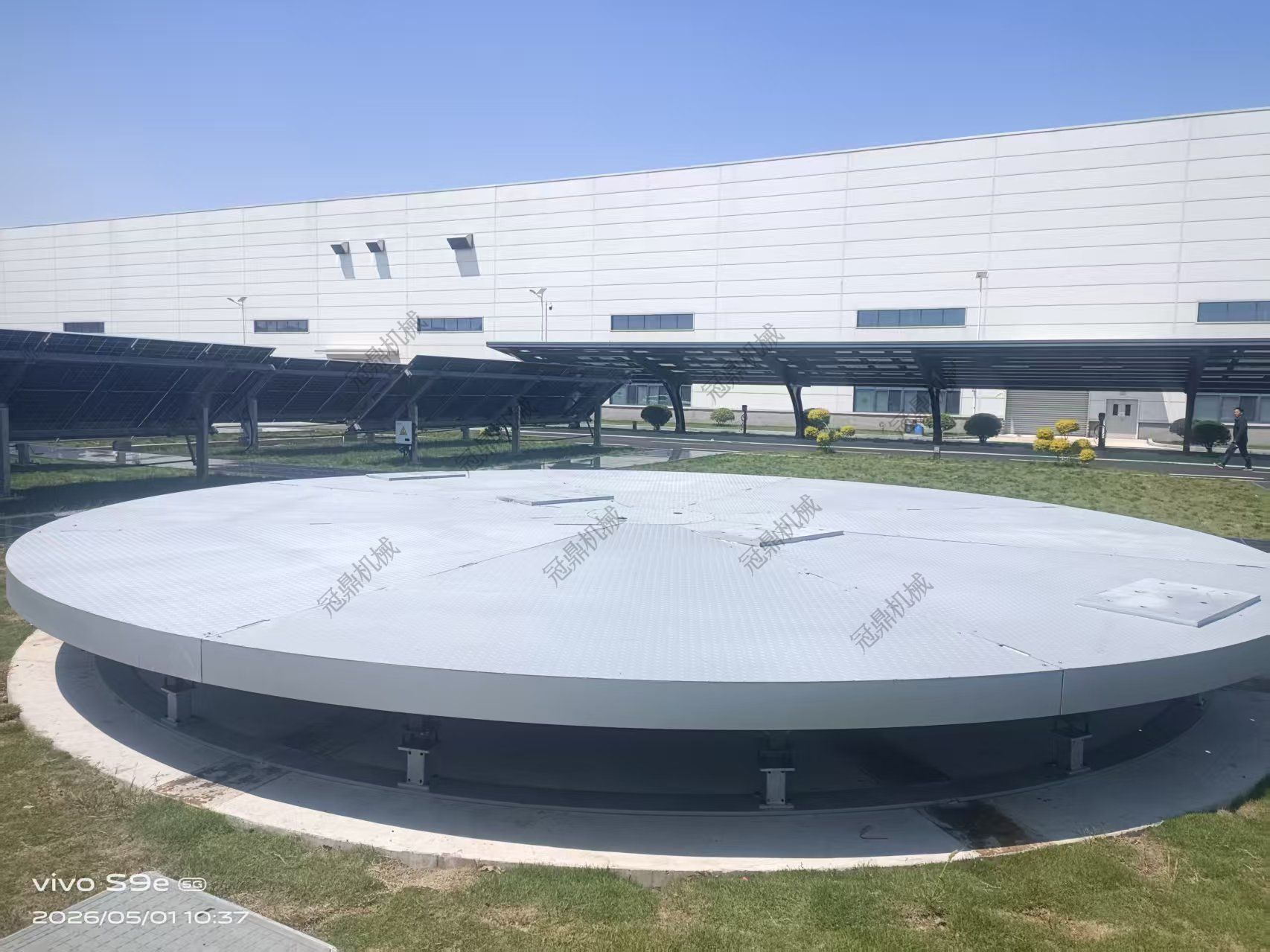

近日，一款专为光伏户外发电量检测定制的大型重载伺服旋转平台完成成套配置定型，设备台面直径达 8500mm，额定载重 8000kg，可承载整套光伏支架、逆变器整套设备，解决光伏企业不同太阳入射角发电数据精准测试难题。
据设备研发工程师介绍，该光伏测试旋转平台搭载西门子全套伺服控制系统，采用 S7 系列 PLC+12 寸西门子触控屏一体化电控方案，旋转转速区间 0.01rpm-0.1rpm，单次步进角度 2°-10° 可调，角度控制误差≤±0.5°，支持 ±360° 正反无限制旋转，完全满足光伏实验多角度追踪太阳光源的测试需求。

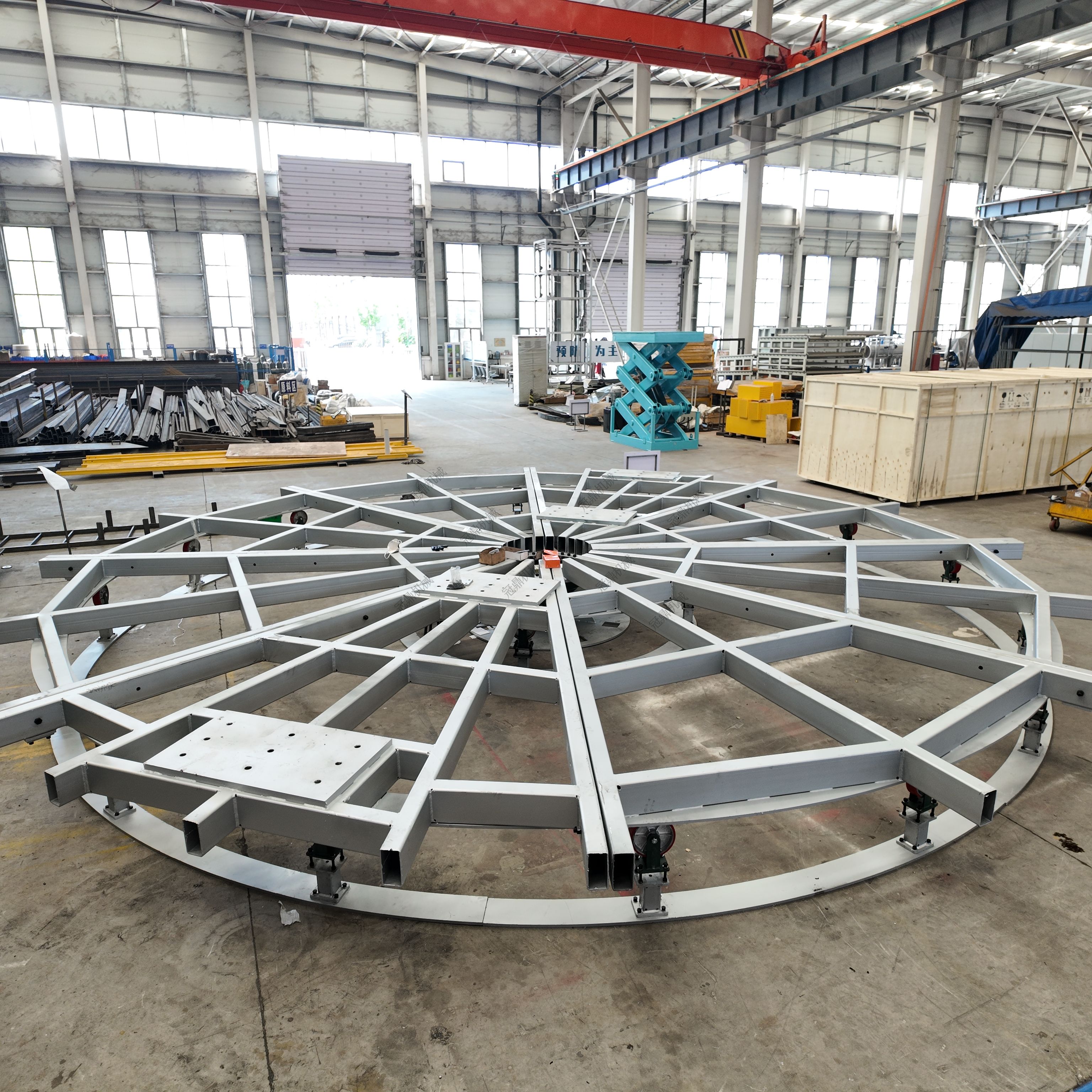

设备结构层面，平台平面度控制≤±4mm、圆度≤±3mm，整机自身高度 700mm，加厚加强底板保障 8 吨重载运行不变形。考虑光伏设备走线需求，平台中心配套定制过电滑环，光伏逆变器线缆可从转台中心贯通走线，避免旋转过程线缆缠绕拉扯，是户外光伏实证实验室核心配套设备。
电控安全配置齐全，施耐德继电器断路器、发光操作按钮、独立急停按钮标配，搭载过电流继电器过载保护功能，急停响应速度≤0.5s，支持一键自动复位、程序平稳启停、任意点位启停编程控制。设备预留 MODBUS RS485 通讯接口，可对接上位机实验室数据采集系统，自动化同步光伏发电、旋转角度、转速各项实验数据。
目前该款大型光伏旋转转台支持全工况定制，可根据光伏电站、光伏检测实验室需求调整载重、台面尺寸、滑环通道数量，配备 CE 工业认证，源头工厂支持上门安装调试，现货配套模块化电控组件，广泛应用于光伏组件实证测试、太阳能追光模拟实验、光伏逆变器户外工况检测场景。

咨询定制热线：15588888709
